Фланцы глухие стальные (заглушки фланцевые) ГОСТ 12836 Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 25 | 210,00 | 0 | 0 | 0,67 |
| Ду 32 | 285,00 | 0 | 0 | 0,91 |
| Ду 40 | 345,00 | 0 | 0 | 1,24 |
| Ду 50 | 422,00 | 0 | 0 | 1,55 |
| Ду 65 | 548,00 | 0 | 0 | 2,04 |
| Ду 80 | 624,00 | 0 | 0 | 2,44 |
| Ду 100 | 780,00 | 0 | 0 | 2,97 |
| Ду 125 | 1059,00 | 0 | 0 | 4,69 |
| Ду 150 | 1305,00 | 1 | 0 | 6,07 |
| Ду 200 | 1600,00 | 0 | 0 | 9,09 |
| Ду 250 | 1916,00 | 3 | 0 | 14,26 |
| Ду 300 | 2423,00 | 0 | 0 | 19,88 |
| Ду 350 | 5180,00 | 0 | 0 | 31,9 |
| Ду 400 | 6721,00 | 0 | 0 | 44,0 |
| Ду 500 | 11826,00 | 0 | 0 | 74,0 |
| Ду 600 | 17457,00 | 0 | 0 | 119,0 |
| Ду 800 | 31907,00 | 0 | 0 | 242,0 |
Стальные фланцевые заглушки Ру 1 МПа (10 кгс/см2), изготовленные в соответствии с ГОСТ 12836-67, представляют собой металлические детали дисковой формы, предназначенные для герметичного закрытия трубопроводов. Они используются в системах, где требуется временное или постоянное перекрытие потока рабочей среды.

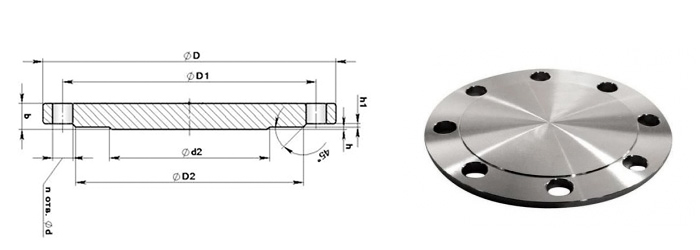

Конструкция
Фланцевые заглушки имеют соединительный выступ на уплотнительной поверхности, что обеспечивает их плотное прилегание к сопрягаемым элементам трубопровода. Геометрически они напоминают плоский фланец без центрального отверстия.
Пример условного обозначения стальной фланцевой заглушки с соединительным выступом диаметром Ду = 50 мм на Ру = 16 кгс/см2:
- “Заглушка 50—16 ГОСТ 12836”
Условное обозначение включает диаметр условного прохода (DN или Ду), номинальное давление (PN или Ру) и ссылку на стандарт.
| DN | D | D1 | D2 | b | Z-Ød |
|---|---|---|---|---|---|
| 25 | 115 | 85 | 68 | 12 | 4-14 |
| 32 | 135 | 100 | 78 | 12 | 4-18 |
| 40 | 145 | 110 | 88 | 14 | 4-18 |
| 50 | 160 | 125 | 102 | 14 | 4-18 |
| 65 | 180 | 145 | 122 | 14 | 4-18 |
| 80 | 195 | 160 | 138 | 14 | 4-18 |
| 100 | 215 | 180 | 158 | 14 | 8-18 |
| 125 | 245 | 210 | 188 | 16 | 8-18 |
| 150 | 280 | 240 | 212 | 16 | 8-23 |
| 200 | 335 | 295 | 268 | 16 | 8-23 |
| 250 | 390 | 350 | 320 | 18 | 12-23 |
| 300 | 440 | 400 | 370 | 20 | 12-23 |
| 350 | 500 | 460 | 430 | 24 | 16-23 |
| 400 | 565 | 515 | 482 | 26 | 16-27 |
| 500 | 670 | 620 | 585 | 30 | 20-27 |
| 600 | 780 | 725 | 685 | 34 | 20-30 |
| 800 | 1010 | 950 | 905 | 42 | 24-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Конструктивные особенности | плоский |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 540 |
| Наименование | Материал |
|---|---|
| Заглушка фланцевая | Сталь 20 |
