Фланцы стальные плоские ГОСТ 12820-80 Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 79,00 | 164 | 0 | 0,51 |
| Ду 20 | 100,00 | 114 | 0 | 0,74 |
| Ду 25 | 140,00 | 126 | 0 | 0,89 |
| Ду 32 | 190,00 | 115 | 0 | 1,4 |
| Ду 40 | 230,00 | 155 | 0 | 1,71 |
| Ду 50 | 281,00 | 340 | 0 | 2,06 |
| Ду 65 | 365,00 | 123 | 0 | 2,8 |
| Ду 80 | 416,00 | 281 | 0 | 3,19 |
| Ду 100 | 520,00 | 265 | 0 | 3,96 |
| Ду 125 | 706,00 | 96 | 0 | 5,4 |
| Ду 150 | 870,00 | 353 | 0 | 6,4 |
| Ду 200 | 1067,00 | 131 | 0 | 7,0 |
| Ду 250 | 1277,00 | 81 | 0 | 10,3 |
| Ду 300 | 1615,00 | 47 | 0 | 12,5 |
| Ду 350 | 2200,00 | 22 | 0 | 15,85 |
| Ду 400 | 2869,00 | 28 | 0 | 20,0 |
| Ду 500 | 4604,00 | 17 | 0 | 27,0 |
| Ду 600 | 6795,00 | 16 | 0 | 38,0 |
| Ду 800 | 12419,00 | 17 | 0 | 77,0 |
| Ду 1000 | 18410,00 | 7 | 0 | 117,56 |
| Ду 1200 | 27030,00 | 2 | 0 | 196,33 |
Стальные плоские фланцы Ру 1 МПа (10 кгс/см2), соответствующие стандарту ГОСТ 12820-80, представляют собой стальные приварные элементы, предназначенные для соединения трубопроводов, трубопроводной арматуры и оборудования. Фланцы используются для создания разборных соединений, что упрощает осмотр, очистку трубопровода и замену оборудования.
Конструкция плоского фланца представляет собой деталь круглой (иногда прямоугольной) формы с равномерно расположенными по внешнему краю отверстиями. Эти отверстия служат для крепления шпилек или болтов, обеспечивая надежное и герметичное соединение. Фланцы применяются парами: они надеваются на трубу и привариваются по периметру соединения.
Обозначение в технической документации
Фланцы обозначаются следующим образом:
Пример: “1-80-10 Ст.20”, где:
- “1” — номер исполнения изделия;
- “80” — условный проход (DN или Ду), мм;
- “10” — условное давление (PN или Ру), кгс/см²;
- “Ст.20” — марка стали.
Области применения
Фланцы ГОСТ 12820 используются в различных системах:
- Соединение трубопроводной арматуры с трубопроводами.
- Стыковка отдельных участков трубопроводов между собой.
- Присоединение трубопроводов к оборудованию (например, резервуарам или аппаратам).
Фланцевые соединения востребованы благодаря их простоте монтажа/демонтажа, герметичности и высокой прочности.

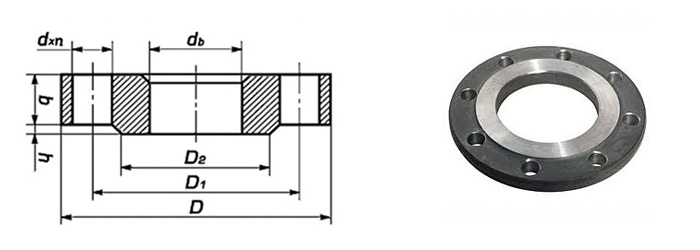

| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 47 | 19 | 10 | 4-12 |
| 20 | 105 | 75 | 58 | 26 | 12 | 4-12 |
| 25 | 115 | 85 | 68 | 33 | 12 | 4-12 |
| 32 | 135 | 100 | 78 | 39 | 14 | 4-16 |
| 40 | 145 | 110 | 88 | 46 | 15 | 4-16 |
| 50 | 160 | 125 | 102 | 59 | 15 | 4-16 |
| 65 | 180 | 145 | 122 | 78 | 17 | 4-16 |
| 80 | 195 | 160 | 133 | 91 | 17 | 8-16 |
| 100 | 215 | 180 | 158 | 110 | 19 | 8-16 |
| 125 | 245 | 210 | 184 | 135 | 21 | 8-16 |
| 150 | 280 | 240 | 212 | 161 | 21 | 8-20 |
| 200 | 335 | 295 | 268 | 222 | 21 | 8-20 |
| 250 | 390 | 350 | 320 | 273 | 23 | 12-20 |
| 300 | 440 | 400 | 370 | 325 | 24 | 12-20 |
| 350 | 500 | 460 | 430 | 377 | 24 | 16-20 |
| 400 | 565 | 515 | 482 | 426 | 26 | 16-24 |
| 500 | 670 | 620 | 585 | 530 | 28 | 20-24 |
| 600 | 780 | 725 | 685 | 630 | 31 | 20-27 |
| 800 | 1010 | 950 | 905 | 820 | 37 | 24-30 |
| 1000 | 1220 | 1160 | 1110 | 1020 | 43 | 28-30 |
| 1200 | 1455 | 1380 | 1330 | 1222 | 51 | 32-36 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | сварной |
| Конструктивные особенности | плоский |
| Исполнение | 1 |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 300 |
| Наименование | Материал |
|---|---|
| Фланец | Сталь 20 |
