Клапан обратный 19ч16бр чугунный поворотный фланцевый Ру 16
| Условный диаметр | L, мм | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|---|
| Ду 50 | 230 | 1595,00 | 10 | 0 | 13,0 |
| Ду 80 | 310 | 2772,00 | 10 | 0 | 26,0 |
| Ду 100 | 350 | 3476,00 | 10 | 0 | 30,6 |
| Ду 150 | 480 | 8096,00 | 10 | 0 | 65,0 |
Клапаны обратные поворотные 19ч16бр чугунные фланцевые на Ру 1,6 МПа (16 кгс/см2) предназначены для предотвращения обратного потока рабочей среды в трубопроводах. Рабочей средой может быть вода, пар, нефть, масла и другие нефтепродукты при температуре до 225°С.
Конструкция и принцип действия
Клапаны 19ч16бр состоят из корпуса с закрепленным внутри запорным элементом в виде диска или захлопки. При подаче давления рабочая среда поднимает захлопку, открывая проход. Захлопка удерживается в поднятом положении за счет подъемной силы потока среды. Когда давление падает или поток прекращается, захлопка опускается под воздействием силы тяжести и давления обратного потока, перекрывая проход.
Эксплуатационные условия
Клапаны устанавливаются таким образом, чтобы направление движения рабочей среды совпадало с направлением стрелки на корпусе клапана. Они должны быть доступны для осмотра и обслуживания. Перед установкой клапаны подвергаются осмотру и проверке легкости открывания/закрывания.
Преимущества
Поворотные клапаны менее чувствительны к загрязнению среды по сравнению с подъемными аналогами и обеспечивают устойчивую эксплуатацию. Они также позволяют использовать компенсационные устройства для предотвращения гидравлических ударов.

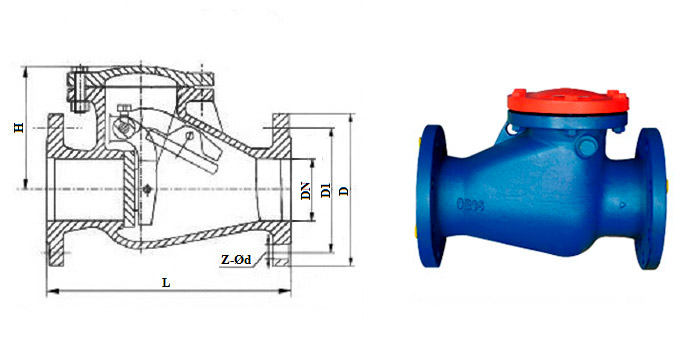

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 230 | 160 | 125 | 125 | 4-18 |
| 80 | 310 | 195 | 160 | 152 | 4-18 |
| 100 | 350 | 215 | 180 | 168 | 8-18 |
| 150 | 480 | 280 | 240 | 215 | 8-23 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, минеральные масла, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 225 |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус | Серый чугун |
| Уплотнение | Латунь |
| Диск | Серый чугун |
