Клапан обратный 19ч24бр чугунный фланцевый Ру 16

Клапаны 19ч24бр Ру 1,6 МПа (16 кгс/см²) представляет собой обратные поворотные клапаны, предназначенные для предотвращения обратного потока рабочей среды в трубопроводах. Они используются в системах водоснабжения и водоотведения, а также могут применяться в канализационных системах. Основная функция клапанов заключается в обеспечении одностороннего потока среды, что предотвращает возможные аварийные ситуации и защищает насосное оборудование от повреждений.

Конструкция и принцип действия

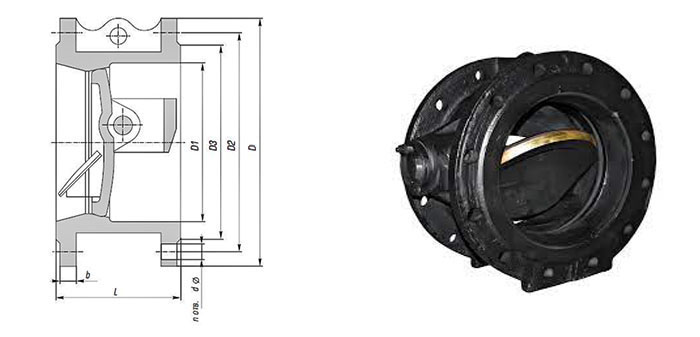

Клапан 19ч24бр состоит из корпуса, захлопки (диска) и оси. Захлопка установлена на осях внутри корпуса с эксцентриситетом относительно горизонтальной оси симметрии. При подаче рабочей среды под захлопку она открывается за счет подъемной силы потока, удерживаясь в открытом положении. Когда давление перед клапаном снижается или поток прекращается, захлопка закрывается под действием собственного веса и силы обратного потока, предотвращая движение среды в обратном направлении.

Условия эксплуатации

Клапан может эксплуатироваться при температуре окружающей среды не ниже -15°C. Он устанавливается как на вертикальных трубопроводах (входным патрубком вниз), так и на горизонтальных (ось вращения захлопки параллельна горизонтальной плоскости).

Преимущества

К преимуществам клапана 19ч24бр относятся его простая конструкция, долговечность и эффективность. Он является доступным по цене вариантом среди аналогичных изделий, что делает его популярным выбором для коммунальных служб и водоканалов.
