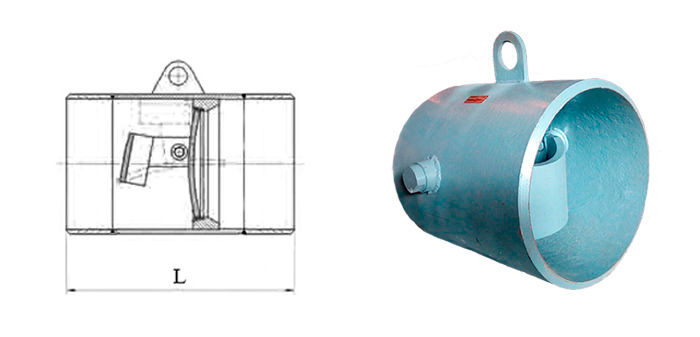

Клапан обратный 19с47нж стальной поворотный под приварку Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 100 | 6000,00 | 0 | 0 | 5,0 |
| Ду 150 | 8000,00 | 28 | 0 | 12,0 |
| Ду 200 | 12000,00 | 15 | 0 | 22,0 |
| Ду 300 | 25000,00 | 8 | 0 | 75,0 |
| Ду 400 | 38000,00 | 0 | 0 | 120,0 |
| Ду 500 | 55000,00 | 1 | 0 | 210,0 |
| Ду 600 | 65000,00 | 0 | 0 | 340,0 |
Клапаны обратные стальные 19с47нж на Ру 4,0 МПа (40 кгс/см2) представляет собой обратные поворотные клапаны, которые используются для предотвращения обратного потока среды в трубопроводах. Они могут быть установлены как на горизонтальных, так и на вертикальных трубопроводах. Клапаны 19с47нж подходят для работы с различными средами, включая воду, пар, нефть и нефтепродукты, а также другие неагрессивные среды. Одной из ключевых особенностей клапанов 19с47нж является их затворная система. Затвор установлен на поворотной оси и снабжен упором. Это позволяет фиксировать полное открытие сечения клапана и обеспечивает более плавную работу захлопки, снижая риск гидроудара. Присоединение к трубопроводу осуществляется под приварку.
Есть также клапаны 19с47нж в межфланцевом исполнении.
| DN | L | H |
|---|---|---|
| 100 | 150 | 130 |
| 150 | 200 | 180 |
| 200 | 250 | 270 |
| 300 | 450 | 405 |
| 400 | 500 | 506 |
| 500 | 550 | 650 |
| 600 | 650 | 710 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | сварной |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 6.15 |
| Испытание на герметичность затвора, МПа | 4.51 |
| Наименование | Материал |
|---|---|
| Корпус, диск | Сталь 25л |
| Уплотнение | Нержавеющая сталь |
