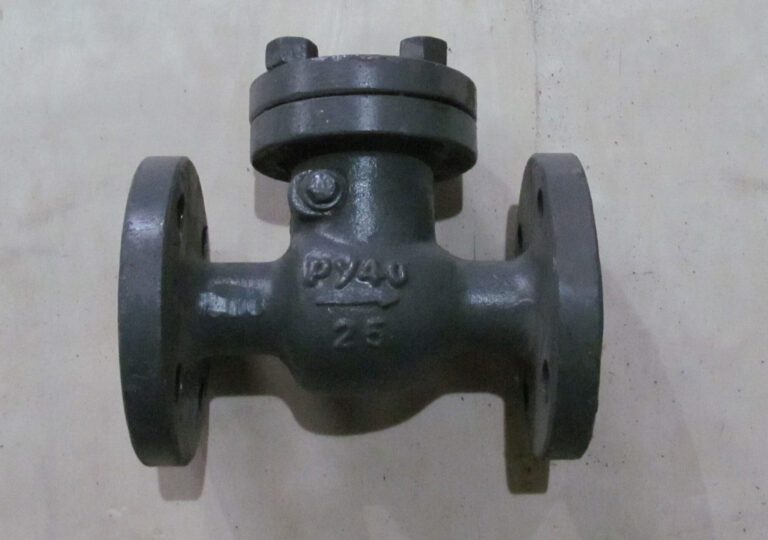

Клапан обратный 19с53нж стальной поворотный фланцевый Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 25 | 2244,00 | 2 | 0 | 5,5 |
| Ду 32 | 2904,00 | 5 | 0 | 8,0 |
| Ду 40 | 3300,00 | 5 | 0 | 9,0 |
| Ду 50 | 3828,00 | 4 | 0 | 11,0 |
| Ду 65 | 5016,00 | 2 | 0 | 16,0 |
| Ду 80 | 6666,00 | 7 | 0 | 18,0 |
| Ду 100 | 8395,00 | 8 | 0 | 29,0 |
| Ду 125 | 12514,00 | 0 | 0 | 65,0 |
| Ду 150 | 16632,00 | 0 | 0 | 99,0 |
| Ду 200 | 25080,00 | 0 | 0 | 190,0 |
| Ду 250 | 38016,00 | 0 | 0 | 315,0 |
| Ду 300 | 53856,00 | 0 | 0 | 450,0 |
Клапаны обратные поворотные 19с53нж стальные фланцевые на Ру 4,0 МПа (40 кгс/см2) предназначены для автоматического предотвращения обратного потока различных сред, таких как вода, пар, природный газ, что может создать в некоторых случаях аварийные условия.
Принцип работы
При подаче рабочей среды во входной патрубок клапана поток отжимает диск (тарелку клапана). В случае обратного потока или отсутствия давления рабочей среды диск возвращается в исходное положение под действием силы тяжести, перекрывая входное отверстие патрубка. Это обеспечивает герметичность клапана благодаря давлению рабочей среды.
Монтаж и обслуживание
Клапаны 19с53нж устанавливаются в рабочем положении на горизонтальном трубопроводе крышкой вверх, а на вертикальном — так, чтобы диск (тарелка клапана) открывался вверх. Монтаж клапана должен проводиться квалифицированным персоналом с соблюдением всех норм безопасности. Перед установкой необходимо проверить чистоту внутренних поверхностей клапана и плавность работы диска. Техническое обслуживание должно проводиться согласно установленным нормам на объекте.

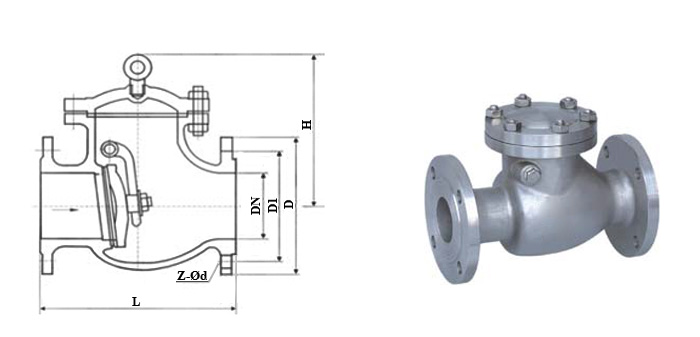

| DN | L | D | D1 | Z-Ød |
|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 4-14 |
| 32 | 180 | 135 | 100 | 4-18 |
| 40 | 200 | 145 | 110 | 4-18 |
| 50 | 230 | 160 | 125 | 4-18 |
| 65 | 290 | 180 | 145 | 8-18 |
| 80 | 310 | 195 | 160 | 8-18 |
| 100 | 350 | 230 | 190 | 8-23 |
| 125 | 400 | 270 | 220 | 8-25 |
| 150 | 480 | 300 | 250 | 8-25 |
| 200 | 550 | 375 | 320 | 12-30 |
| 250 | 650 | 445 | 385 | 12-34 |
| 300 | 750 | 510 | 450 | 16-34 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 6.15 |
| Испытание на герметичность затвора, МПа | 4.51 |
| Наименование | Материал |
|---|---|
| Корпус, крышка, диск | Сталь 25л |
| Уплотнение | Нержавеющая сталь |
