Кран шаровой 11с31п цельносварной стандартнопроходной под приварку Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 65/50 | 2170,00 | 0 | 0 | 3,9 |
| Ду 80/65 | 2850,00 | 0 | 0 | 5,4 |
| Ду 100/80 | 3500,00 | 0 | 0 | 7,6 |
| Ду 125/100 | 5975,00 | 0 | 0 | 12,9 |
| Ду 150/125 | 8850,00 | 0 | 0 | 17,4 |
| Ду 200/150 | 13680,00 | 0 | 0 | 28,4 |
Шаровые стальные цельносварные стандартнопроходные (выполнены с зауженым проходом) краны 11с31п применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым уменьшить стоимость монтажных работ. Установочное положение крана на трубопроводе – любое. Кран следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания.
Особенности конструкции шарового крана 11с31п:
- Цельносварной корпус обеспечивает высокую надежность и отсутствие протечек.
- Компактная строительная длина упрощает монтаж на трубопроводах.
- Класс герметичности “А” по ГОСТ 54808 гарантирует полное отсутствие утечек.

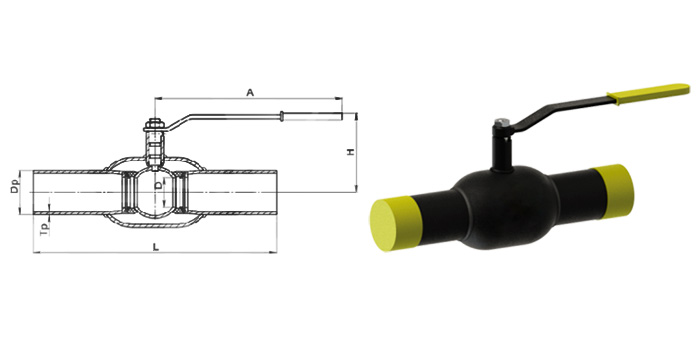

| DN | L | D | H |
|---|---|---|---|
| 65 | 360 | 50 | 131 |
| 80 | 370 | 65 | 141 |
| 100 | 390 | 80 | 154 |
| 125 | 390 | 100 | 177 |
| 150 | 390 | 125 | 190 |
| 200 | 390 | 150 | 259 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | сварной |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 180 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Корпус | Сталь 20 ГОСТ 1050 |
| Стакан | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
| Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| Шайба опорная | Сталь 3 ГОСТ 103 |
| Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 7798 |
| Колпак для ручки | Полиэтилен |
| Полиэтиленовая заглушка | Полиэтилен |
| Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок | Сталь 20 ГОСТ 1050 |
