Кран шаровой 11с36п цельносварной полнопроходной Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 1840,00 | 0 | 0 | 1,6 |
| Ду 20 | 2000,00 | 0 | 0 | 2,3 |
| Ду 25 | 2200,00 | 0 | 0 | 2,8 |
| Ду 32 | 2390,00 | 6 | 0 | 4,2 |
| Ду 40 | 2660,00 | 5 | 0 | 5,3 |
| Ду 50 | 3195,00 | 10 | 0 | 6,7 |
| Ду 65 | 4230,00 | 0 | 0 | 9,5 |
| Ду 80 | 5010,00 | 10 | 0 | 11,8 |
| Ду 100 | 7920,00 | 9 | 0 | 16,9 |
| Ду 125 | 12160,00 | 0 | 0 | 24,7 |
| Ду 150 | 18280,00 | 0 | 0 | 36,0 |
| Ду 200 | 45350,00 | 0 | 0 | 80,0 |
Шаровые стальные цельносварные фланцевые краны 11с36п применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Имеют фланцевое соединение как у кранов 11с33п, но в отличае от них, являются полнопроходными (диаметр прохода равен номинальному диаметру трубопровода).

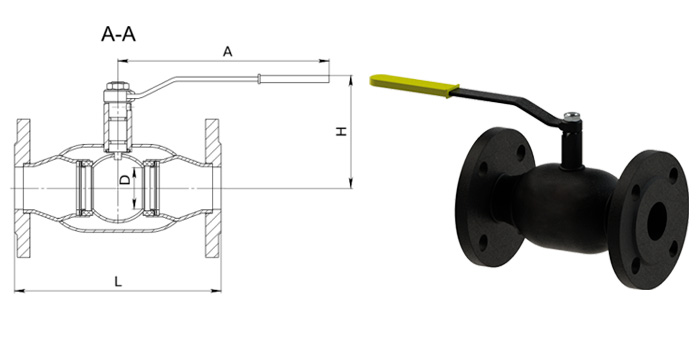

| DN | L | D | H |
|---|---|---|---|
| 15 | 130 | 15 | 75 |
| 20 | 150 | 20 | 94 |
| 25 | 160 | 25 | 80 |
| 32 | 180 | 32 | 86 |
| 40 | 200 | 40 | 114 |
| 50 | 230 | 50 | 120 |
| 65 | 270 | 65 | 126 |
| 80 | 280 | 80 | 136 |
| 100 | 300 | 100 | 151 |
| 125 | 325 | 125 | 169 |
| 150 | 400 | 150 | 191 |
| 200 | 630 | 200 | 300 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 180 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| Шайба опорная | Сталь 3 ГОСТ 103 |
| Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Фланец | Сталь 3сп ГОСТ 535 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
