Кран шаровой 11с38п цельносварной полнопроходной Ру 40

Шаровые стальные цельносварные полнопроходные (диаметр прохода равен номинальному диаметру трубопровода) фланцевые краны 11с38п Ру 4 МПа (40 кгс/см²) представляют собой полнопроходные запорные устройства, предназначенные для управления потоками воды, природного газа и других рабочих сред. Они широко используются в коммунальном хозяйстве, строительстве и различных отраслях промышленности благодаря своей надежности, долговечности и простоте эксплуатации.

В отличие от кранов 11с32п данная модель имеет полный проход во всех представленных диаметрах. Модель11с32п имеет стандартный проход (выполнены с зауженым проходом).

Маркировка крана расшифровывается следующим образом:

• 11 – тип арматуры (кран для трубопровода);
• с – материал корпуса (углеродистая сталь);
• 38 – номер модели;
• п – материал уплотнения (пластмасса).

Краны 11с38п Ду 15 - Ду 50 предназначены для работы при максимальном давлении до 40 кгс/см² (PN 40) и могут использоваться при температурах до 180 °C. Это делает их универсальным решением для систем водоснабжения, газоснабжения и пароснабжения. Краны 11с38п Ду 65 - Ду 200  предназначены для работы при максимальном давлении до 25 кгс/см² (PN 25).

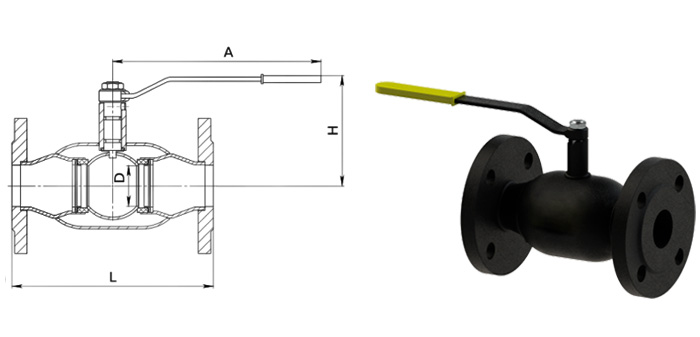

Кран 11с38п состоит из следующих основных компонентов:

• Корпус: Изготавливается из стали и служит основой для всех других элементов.
• Шар: Выполнен из нержавеющей стали, он имеет отверстие, которое позволяет проходить рабочей среде. Поворот шара на 90 градусов открывает или закрывает поток.
• Шток: Соединяет ручку с шаром и передает усилие от ручки к шару.
• Уплотнительные элементы: Используются для предотвращения утечек рабочей среды.

Работа крана осуществляется следующим образом:

• Для открытия крана ручка поворачивается против часовой стрелки до упора. Это приводит к тому, что шар поворачивается так, что отверстие в нем совмещается с проходным каналом корпуса, позволяя рабочей среде свободно течь.
• Для закрытия крана ручка поворачивается по часовой стрелке. В этом случае шар поворачивается таким образом, что его поверхность полностью перекрывает проходное отверстие, останавливая поток.

Кран 11с38п обеспечивает надежное запирание потока и высокую герметичность благодаря своей конструкции и качественным материалам.
