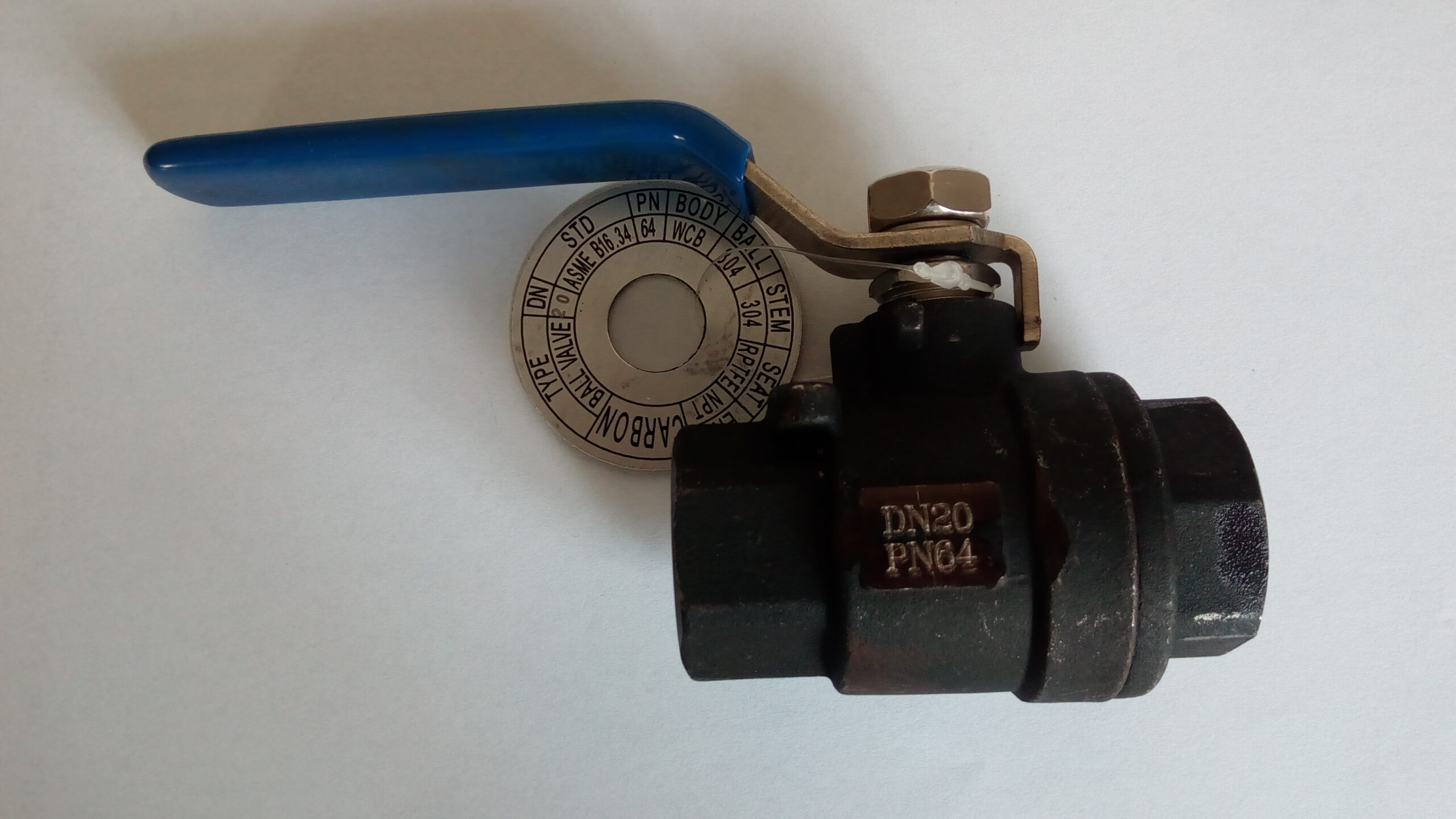

Кран шаровой стальной полнопроходной муфтовый (резьба NPT) Ру 64
| Условный диаметр | Дюймы | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|---|
| Ду 15 | 1/2" | 462,00 | 27 | 0 | 0,3 |
| Ду 20 | 3/4" | 616,00 | 69 | 0 | 0,46 |
| Ду 25 | 1" | 765,00 | 145 | 0 | 0,8 |
| Ду 32 | 1 1/4" | 1100,00 | 45 | 0 | 1,2 |
| Ду 40 | 1 1/2" | 1535,00 | 44 | 0 | 1,7 |
| Ду 50 | 2" | 2063,00 | 45 | 0 | 2,7 |
Стальные полнопроходные шаровые краны на Ру 6,4 МПа (64 кгс/см2) с конической NPT (National Pipe Tapered, коническая дюймовая резьба с конусностью 1:16 и углом профиля 60°) резьбой представляют собой запорную арматуру, которая широко используется в различных промышленных и технологических процессах. Основной принцип работы шарового крана заключается в повороте шара на 90°, который перекрывает или открывает поток среды. Корпус кранов изготовлен из углеродистой стали WCB (Welding Carbon Steel), а шар из нержавеющей стали AISI 304 (аналог 08Х18Н10). Уплотнение выполнено из RPTFE (резиновое уплотнение из политетрафторэтилена), которое обладает высокой химической стойкостью и низким коэффициентом трения.
Преимущества стальных шаровых кранов с конической резьбой
- Герметичность соединения: Коническая резьба NPT обеспечивает плотное соединение.
- Простота монтажа: Резьбовое соединение легко устанавливается без сложного оборудования.
- Универсальность применения: Подходит для широкого спектра сред — от воды и воздуха до химически активных веществ.
- Долговечность: Корпус из стали устойчив к высоким давлениям, температурным перепадам и механическим нагрузкам.
Области применения
- Нефтегазовая промышленность: Используются для транспортировки нефти, газа и других углеводородов.
- Системы водоснабжения и отопления: Устанавливаются в трубопроводах горячей воды или пара.
- Авиационная и судостроительная отрасли: Применяются в гидравлических системах высокого давления.
Монтаж шарового крана с NPT резьбой
Для обеспечения герметичности при установке шарового крана с конической NPT резьбой рекомендуется использовать следующие шаги:
- Очистите резьбу от загрязнений перед установкой.
- Нанесите уплотнительную ленту (например, тефлоновую ленту) или пасту на наружную часть резьбы.
- Вкрутите кран вручную до упора, затем затяните его ключом на 1–2 оборота для достижения герметичного соединения.
- Избегайте чрезмерного затягивания, чтобы не повредить резьбу или корпус крана.

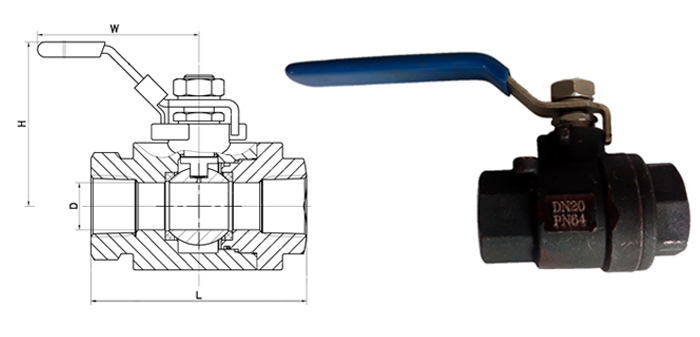

| DN | L |
|---|---|
| 15 | 62 |
| 20 | 72 |
| 25 | 88 |
| 32 | 96 |
| 40 | 105 |
| 50 | 120 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | муфтовый |
| Рабочая среда | вода, пар, воздух, газ, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 225 |
| Наименование | Материал |
|---|---|
| Шар | AISI 304 |
| Корпус | Сталь WCB |
| Уплотнение | RPTFE |
