Штампосварная задвижка 30с547нж, 30с947нж под редуктор или электропривод Ру 4
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 800 | 235950,00 | 3 | 0 | 1102,0 | Тип В | Н-В-06 | В-В-06 |
| Ду 1000 | 356950,00 | 0 | 0 | 1187,0 | Тип В | Н-В-06 | В-В-06 |
| Ду 1200 | 465850,00 | 0 | 0 | 2011,0 | Тип Г | Н-Г-03 | В-Г-03 |
Штампосварные задвижки 30с547нж, 30с947нж под редуктор или электропривод Ру 0,4 МПа (4 кгс/см2) предназначены для управления потоком различных рабочих сред в трубопроводах с низким давлением. Они отличаются от литых аналогов технологией изготовления – детали корпуса изготавливаются методом штамповки и сварки, что делает их легче и дешевле.
Конструкция
- Корпус: Изготавливается из стали методом штамповки и сварки.
- Клин: Запирающий элемент, который перекрывает проходное сечение трубопровода.
- Шпиндель: Служит для передачи усилия от привода к клину. В задвижках 30с547нж, 30с947нж шпиндель выдвижной, что означает, что при открытии задвижки шпиндель поднимается над корпусом.
- Уплотнительные поверхности: Обеспечивают герметичность затвора. В данных задвижках они выполнены из нержавеющей стали, что повышает их коррозионную стойкость и долговечность.
Преимущества штампосварных задвижек
- Меньший вес: По сравнению с литыми аналогами, что упрощает монтаж и транспортировку.
- Относительно низкая стоимость: Благодаря более простой технологии изготовления.
- Ремонтопригодность: Конструкция позволяет заменять отдельные детали.
Области применения
- Системы водоснабжения и водоотведения.
- Тепловые сети.
- Нефтегазовая промышленность.
- Химическая промышленность (для неагрессивных сред).
- Другие отрасли, где требуется надежное перекрытие потока рабочей среды при низком давлении.

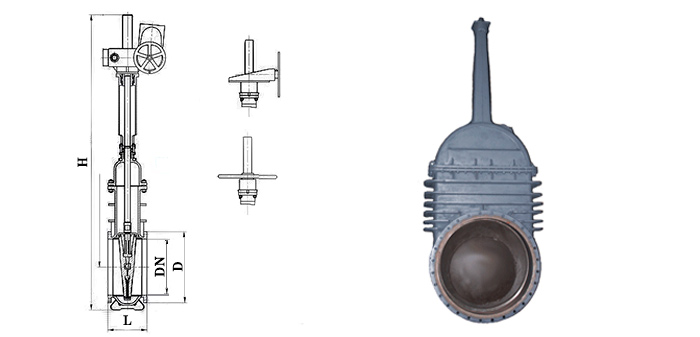

| DN | L | D | D1 | H | H1 |
|---|---|---|---|---|---|
| 800 | 470 | 975 | 920 | 4000 | 2685 |
| 1000 | 550 | 1175 | 1120 | 4000 | 2685 |
| 1200 | 630 | 1400 | 1340 | 5410 | 3656 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 0,4 (4) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, жидкие и газообразные нефтепродукты, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 300 |
| Класс герметичности | B |
| Испытание на прочность корпуса, МПа | 0.6 |
| Испытание на герметичность затвора, МПа | 0.4 |
| Наименование | Материал |
|---|---|
| Уплотнение | Сталь 20Х13 (SS420) |
| Крышка | Сталь 20 |
| Шток | Сталь 20Х13 (SS420) |
| Затвор | Сталь 20 |
| Корпус | Сталь 20 |
