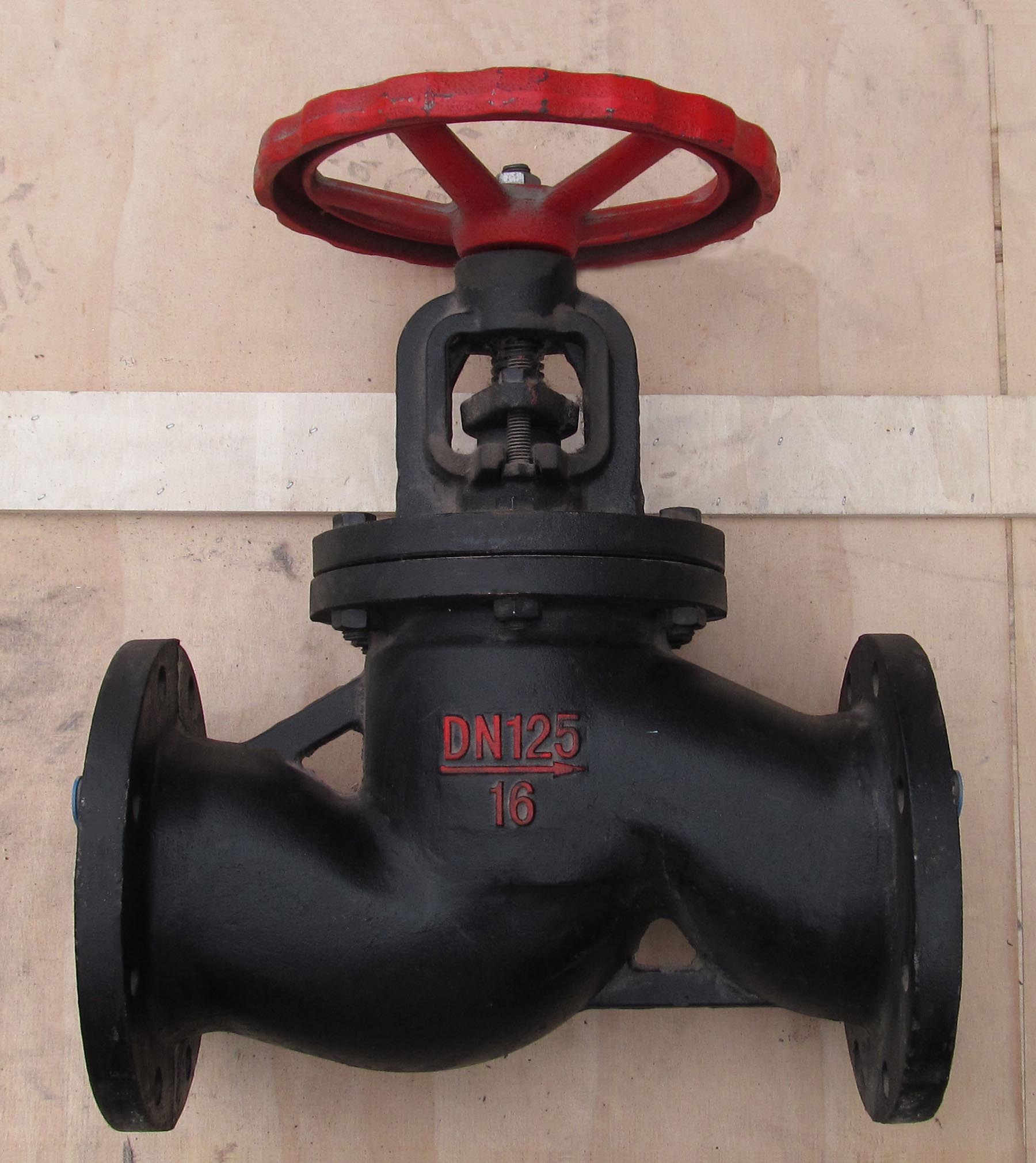

Вентиль 15ч14бр чугунный фланцевый Ру 16

Чугунные вентили (запорные клапаны) 15ч14бр Ру 1,6 МПа (16 кг/см2) относятся к запорной арматуре, предназначенной для полного перекрытия потока рабочей среды в трубопроводах. Они используются для транспортировки воды и пара при температуре до +225°C. Основная задача этих вентилей - обеспечить герметичное закрытие потока рабочей среды, что делает их востребованными в системах отопления, водоснабжения и паропроводах.

Маркировка вентиля 15ч14бр

• 15 – обозначает, что это вентиль (запорный клапан).
• ч – указывает на материал корпуса (выполнен из серого чугуна).
• 14 – это номер модели вентиля.
• бр – обозначает тип уплотнения, в данном случае это бронза или латунь.

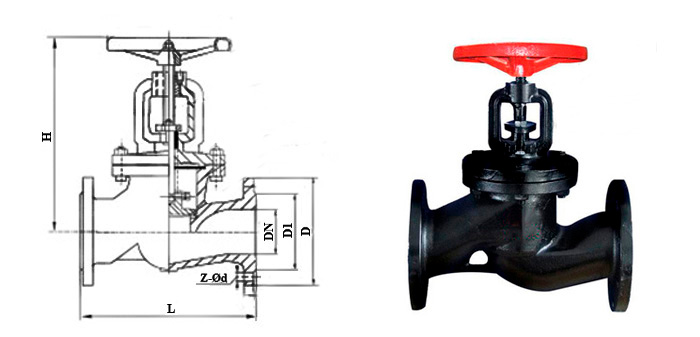

Конструкция

Вентиль 15ч14бр состоит из следующих основных элементов:

• Корпус: Изготовлен из серого чугуна.
• Седло: Наплавлено латунью для обеспечения герметичности.
• Золотник: Выполнен в виде диска, закрепленного на конце шпинделя. Он параллелен и соосен седлу.
• Шпиндель: Стальной элемент с сальниковым уплотнением для предотвращения утечек.
• Уплотнительные кольца: Латунные кольца на золотнике и корпусе обеспечивают плотное прилегание деталей.
• Маховик: Ручной привод для управления вентилем.

Принцип работы

Работа вентиля 15ч14бр основана на движении золотника относительно седла:

1. При вращении маховика по часовой стрелке шпиндель опускается вниз, прижимая золотник к седлу. Это полностью перекрывает поток рабочей среды.
2. При вращении маховика против часовой стрелки шпиндель поднимается вверх, отводя золотник от седла и открывая проход для рабочей среды.

Особенности эксплуатации

1. Вентиль устанавливается на трубопроводе в любом рабочем положении. Важно соблюдать направление потока рабочей среды согласно указателю на корпусе изделия.
2. Перед установкой необходимо промыть и продуть изделие для удаления загрязнений.
3. Регулярно осматривать шпиндель на предмет протечек:
   • При обнаружении утечек подтянуть сальник или заменить сальниковую набивку.
4. Для предотвращения коррозии рекомендуется смазывать шпиндель, что также улучшает плавность хода маховика.

Преимущества

1. Высокая герметичность благодаря латунным уплотнительным поверхностям.
2. Простота конструкции обеспечивает легкость обслуживания и ремонта.
3. Долговечность при соблюдении условий эксплуатации (средний ресурс – 1600 циклов).
