Вентиль 15с18нж стальной фланцевый Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 1210,00 | 109 | 0 | 3,2 |
| Ду 20 | 1397,00 | 101 | 0 | 4,0 |
| Ду 25 | 1529,00 | 70 | 0 | 4,0 |
| Ду 32 | 2024,00 | 46 | 0 | 7,0 |
| Ду 40 | 2200,00 | 43 | 0 | 10,0 |
| Ду 50 | 2860,00 | 122 | 0 | 11,0 |
| Ду 65 | 4395,00 | 26 | 0 | 19,0 |
| Ду 80 | 5858,00 | 18 | 0 | 22,5 |
| Ду 100 | 7321,00 | 22 | 0 | 32,0 |
Вентили 15с18нж на Ру 2,5 МПа (25 кгс/см2) представляют собой стальные запорные фланцевые вентили (клапаны), которые предназначены для полного перекрытия потока рабочей среды в трубопроводах. Благодаря своей простой конструкции, надежности и удобству обслуживания, вентили 15с18нж широко используется в различных отраслях, включая нефтегазовую отрасль, энергетику и химическую промышленность. Данные вентили подходят для следующих рабочих сред: вода, нефть, масла, пар, природный газ, неагрессивные нефтепродукты, слабоагрессивные жидкости и газы.
Преимущества
- Простота конструкции обеспечивает легкость монтажа, эксплуатации и ремонта.
- Высокая степень герметичности затвора (класс «А») гарантирует надежность работы даже при высоких давлениях.
- Долговечность благодаря использованию качественных материалов корпуса и уплотнений.
- Универсальность применения для широкого спектра рабочих сред.
- Экономичность за счет использования углеродистой стали для корпуса.

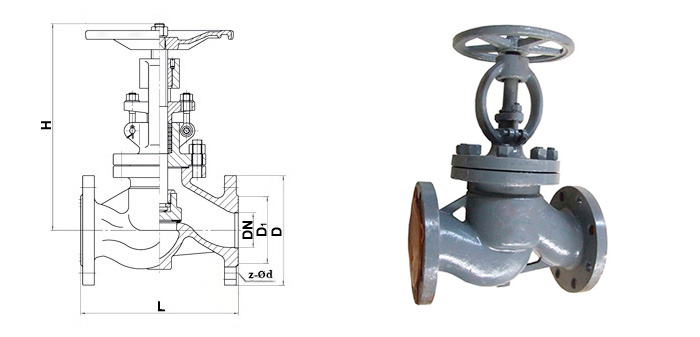

| DN | L | D | D1 | H1 | Z-Ød |
|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 205 | 4-14 |
| 20 | 150 | 105 | 75 | 211 | 4-14 |
| 25 | 160 | 115 | 85 | 223 | 4-14 |
| 32 | 180 | 140 | 100 | 250 | 4-18 |
| 40 | 200 | 150 | 110 | 314 | 4-18 |
| 50 | 230 | 165 | 125 | 357 | 4-18 |
| 65 | 290 | 185 | 145 | 396 | 8-18 |
| 80 | 310 | 200 | 160 | 425 | 8-18 |
| 100 | 350 | 235 | 190 | 458 | 8-22 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, минеральные масла, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Затвор (диск) | Сталь 25л + паронит(нержавеющая сталь) |
| Корпус | Сталь 25л |
| Прокладка | Сталь + графит |
| Крышка | Сталь 25л |
| Шток | Нержавеющая сталь |
