Вентиль стальной кованый под приварку Tmax 425°С Ру 250
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 1535,00 | 0 | 0 | 3,9 |
| Ду 20 | 2266,00 | 2 | 0 | 5,2 |
| Ду 25 | 2904,00 | 0 | 0 | 5,8 |
| Ду 32 | 4054,00 | 0 | 0 | 7,8 |
| Ду 40 | 5181,00 | 0 | 0 | 11,6 |
| Ду 50 | 7255,00 | 0 | 0 | 12,2 |
| Ду 65 | 15000,00 | 1 | 0 | 55,0 |

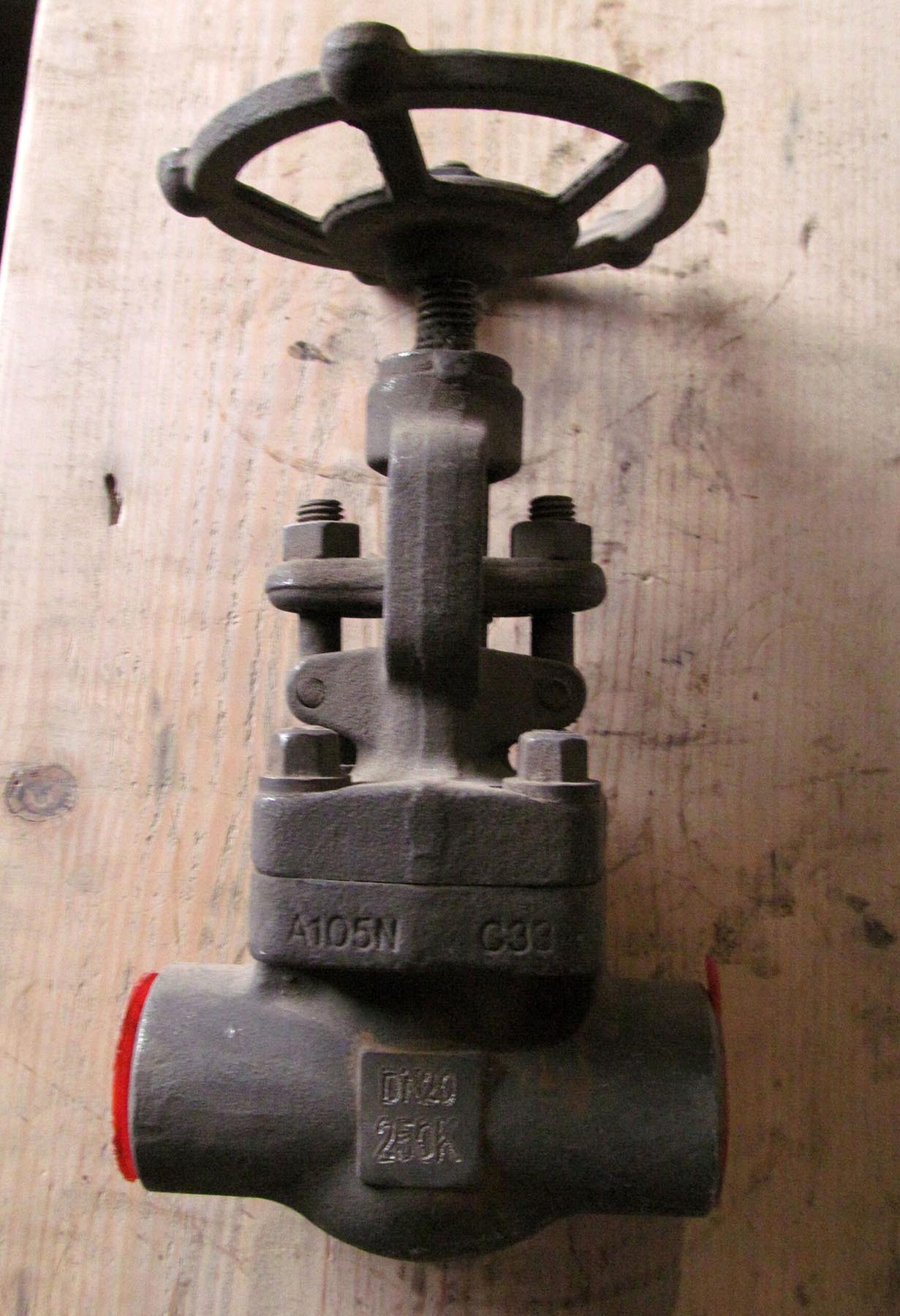

Стальные кованые вентили на Ру 25,0 МПа. Предназначены для установки в качестве запорного механизма на трубопроводах высокого давления. Корпус данных вентилей изготавливается из стали A105(A105N). Максимальная температура рабочей среды составляет 425°С. К трубопроводу присоединяются сваркой.

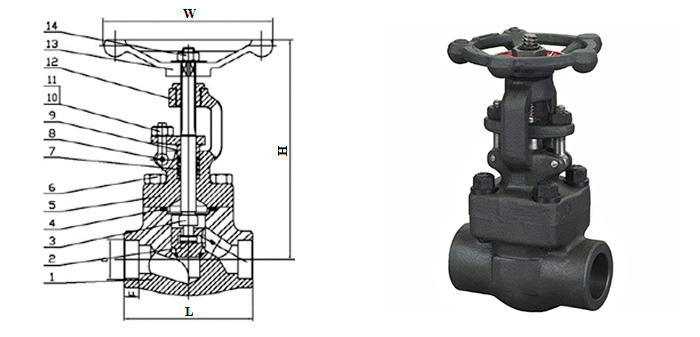

| DN | L | H |
|---|---|---|
| 15 | 111 | 207 |
| 20 | 111 | 207 |
| 25 | 120 | 240 |
| 32 | 152 | 258 |
| 40 | 172 | 330 |
| 50 | 220 | 355 |
| 65 | 340 | 420 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 25,0 (250) |
| Тип присоединения | сварной |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 37.5 |
| Испытание на герметичность затвора, МПа | 27.5 |
| Наименование | Материал |
|---|---|
| Корпус | A105N |
| Диск | A 182 F6A |
| Шток | A 182 F6A |
| Прокладка | Гофрированная нержавеющая сталь + графит |
| Крышка | A105N |
| Болт крышки | A193 B7 |
| Уплотнение штока | Графит |
| Штифт | A276 420 A276 410 |
| Сальник | A276 420 A276 410 |
| Болт сальника | A193 B7 |
| Гайка | A194 2H |
| Маховик | A197 |
