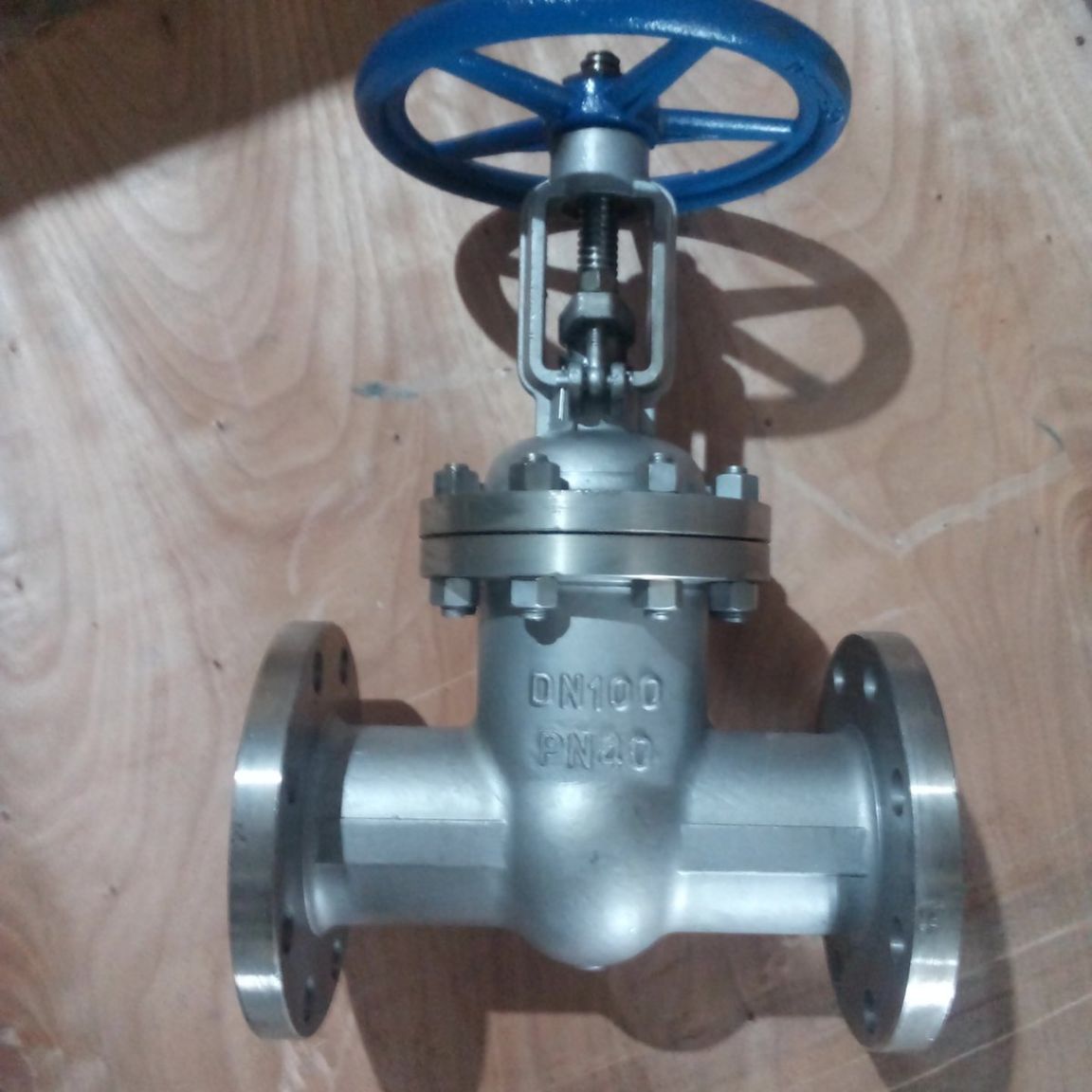

Задвижка 30нж15нж фланцевая из нержавеющей стали Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 14410,00 | 0 | 0 | 16,0 |
| Ду 80 | 21698,00 | 0 | 0 | 25,0 |
| Ду 100 | 33275,00 | 5 | 0 | 38,0 |
| Ду 150 | 64020,00 | 1 | 0 | 67,0 |
| Ду 200 | 101024,00 | 0 | 0 | 135,0 |
Задвижки 30нж15нж фланцевые литые из нержавеющей стали с выдвижным шпинделем на Ру 4,0 МПа (40 кгс/см2). Применяется в качестве запорного устройства на трубопроводах при транспортировке влажного природного газа, жидких и газообразных нефтепродуктов с содержанием сероводорода до 0,1%, азотной кислоты и т.д. при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев.

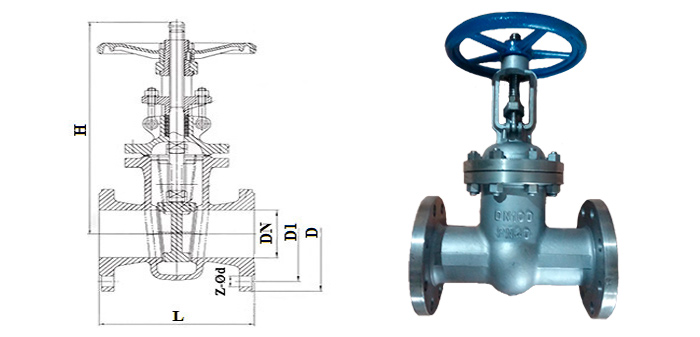

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 250 | 165 | 125 | 402 | 4-18 |
| 80 | 310 | 200 | 160 | 466 | 8-18 |
| 100 | 350 | 235 | 190 | 566 | 8-23 |
| 150 | 450 | 300 | 250 | 672 | 8-26 |
| 200 | 550 | 375 | 320 | 823 | 12-30 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, азотная кислота, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 6.15 |
| Испытание на герметичность затвора, МПа | 4.51 |
| Наименование | Материал |
|---|---|
| Корпус | Нержавеющая сталь 12Х18Н10 |
| Уплотнение | Нержавеющая сталь 12Х18Н10 |
| Крышка | Нержавеющая сталь 12Х18Н10 |
| Шток | Нержавеющая сталь 12Х18Н10 |
| Затвор | Нержавеющая сталь 12Х18Н10 |
