Задвижка 30нж76нж фланцевая из нержавеющей стали Ру 64
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 18370,00 | 0 | 0 | 34,7 |
| Ду 65 | 25619,00 | 0 | 0 | 44,0 |
| Ду 80 | 31009,00 | 0 | 0 | 58,5 |
| Ду 100 | 39930,00 | 0 | 0 | 82,8 |
| Ду 125 | 77198,00 | 0 | 0 | 117,0 |
| Ду 150 | 115797,00 | 0 | 0 | 180,4 |
Задвижки 30нж76нж фланцевые литые из нержавеющей стали с выдвижным шпинделем на Ру 6,4 МПа (64 кгс/см2). Применяется в качестве запорного устройства на трубопроводах при транспортировке влажного природного газа, жидких и газообразных нефтепродуктов с содержанием сероводорода до 0,1%, азотной кислоты и т.д. при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев.

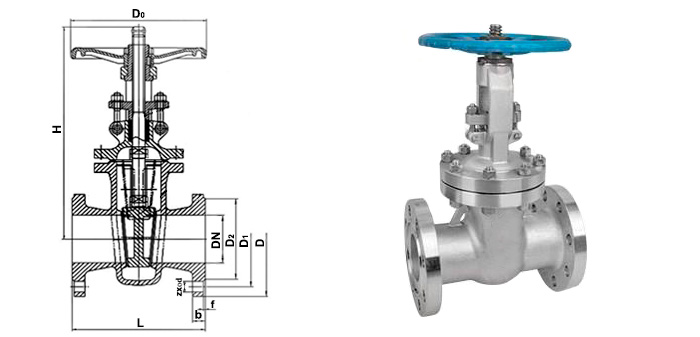

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 250 | 180 | 135 | 402 | 4-22 |
| 65 | 280 | 205 | 160 | 430 | 8-22 |
| 80 | 310 | 215 | 170 | 466 | 8-22 |
| 100 | 350 | 250 | 200 | 566 | 8-26 |
| 125 | 400 | 295 | 240 | 673 | 8-30 |
| 150 | 450 | 345 | 280 | 684 | 8-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, азотная кислота, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 9.75 |
| Испытание на герметичность затвора, МПа | 7.15 |
| Наименование | Материал |
|---|---|
| Крышка | Нержавеющая сталь 12Х18Н10Т |
| Шток | Нержавеющая сталь 12Х18Н10Т |
| Затвор | Нержавеющая сталь 12Х18Н10Т |
| Корпус | Нержавеющая сталь 12Х18Н10Т |
| Уплотнение | Нержавеющая сталь 12Х18Н10Т |
