Задвижка чугунная клиновая 30ч925бр под редуктор или электропривод Ру 2.5
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 600 | 132000,00 | 0 | 0 | 780,0 | тип В | Н-В-06 | В-В-06 |
| Ду 800 | 242000,00 | 0 | 0 | 1750,0 | тип В | Н-В-06 | В-В-06 |
| Ду 1000 | 374000,00 | 0 | 0 | 2270,0 | тип В | Н-В-06 | В-В-06 |
| Ду 1200 | 425000,00 | 0 | 0 | 4550,0 | тип Г | Н-Г-03 | В-Г-03 |
Задвижки 30ч925бр на Ру 0,25 МПа (2,5 кгс/см2) представляют собой чугунные клиновые задвижки с невыдвижным шпинделем, предназначенные для использования в качестве запорных устройств на магистральных водопроводах, в системах водоподготовки и канализации. Управление осуществляется с помощью ручного редуктора или электропривода.
Устройство и принцип работы чугунных задвижек 30ч925бр
Основные конструктивные элементы
- Корпус: Чугунный, литой, с фланцами для присоединения к трубопроводу. Внутри расположены уплотнительные кольца.
- Крышка: Чугунная, крепится к корпусу.
- Затвор (клин): Чугунный, с уплотнительными поверхностями из латуни. Перемещается перпендикулярно потоку.
- Шпиндель: Невыдвижной, резьбовой, вращается, но не перемещается вверх-вниз относительно крышки.
- Резьбовая втулка (ходовая гайка): Закреплена в клине, по ее резьбе перемещается шпиндель.
- Сальниковое уплотнение: Обеспечивает герметичность шпинделя в месте его прохода через крышку.
- Бугельный узел (опора для привода): Верхняя часть задвижки, к которой крепится электропривод.
Принцип работы
- Закрытие: При подаче сигнала на электропривод, его двигатель через редуктор начинает вращать шпиндель задвижки. Шпиндель, вращаясь, "наворачивается" на резьбовую втулку (ходовую гайку), которая жестко соединена с клином. Клин при этом опускается, плотно прижимаясь к седлам корпуса и полностью перекрывая поток рабочей среды.
- Открытие: При изменении направления вращения шпинделя электроприводом, клин поднимается, освобождая проходное сечение для рабочей среды.
- Электропривод обеспечивает автоматическое или дистанционное управление, а концевые выключатели гарантируют остановку привода в крайних положениях.
Задвижки 30ч925бр чаще всего устанавливаются на трубопроводы, где не требуются высокие нагрузки, например:
- Водоснабжение: Магистральные водоводы, системы городского водоснабжения, где давление умеренное, но требуется большой диаметр.
- Канализация: На канализационных коллекторах большого диаметра, где давление обусловлено в основном гидростатическим напором.
- Мелиорация, ирригация.

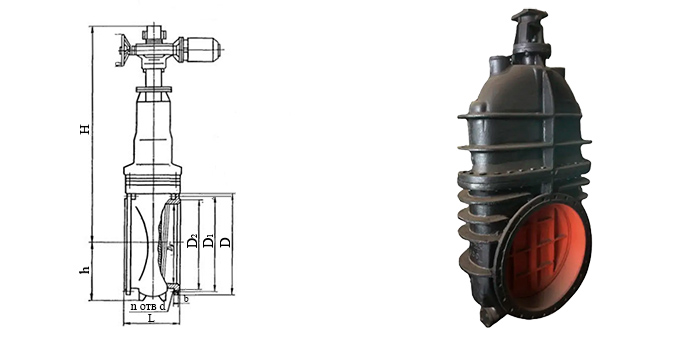

| DN | L | D | D1 | D2 | H | H1 | Z-Ød |
|---|---|---|---|---|---|---|---|
| 600 | 390 | 755 | 705 | 670 | 420 | 780 | 20-27 |
| 800 | 470 | 975 | 920 | 880 | 545 | 1772 | 24-30 |
| 1000 | 550 | 1175 | 1120 | 1080 | 640 | 2270 | 28-30 |
| 1200 | 700 | 1375 | 1320 | 1280 | 760 | 4539 | 32-30 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 0,25 (2.5) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, неочищенные стоки |
| Максимальная температура рабочей среды, °С | 100 |
| Класс герметичности | C |
| Испытание на прочность корпуса, МПа | 0.6 |
| Испытание на герметичность затвора, МПа | 0.4 |
| Наименование | Материал |
|---|---|
| Корпус | Чугун |
| Уплотнение | Латунь (бронза) |
| Крышка | Чугун |
| Шток | Cталь 20Х13 |
| Затвор | Чугун |
