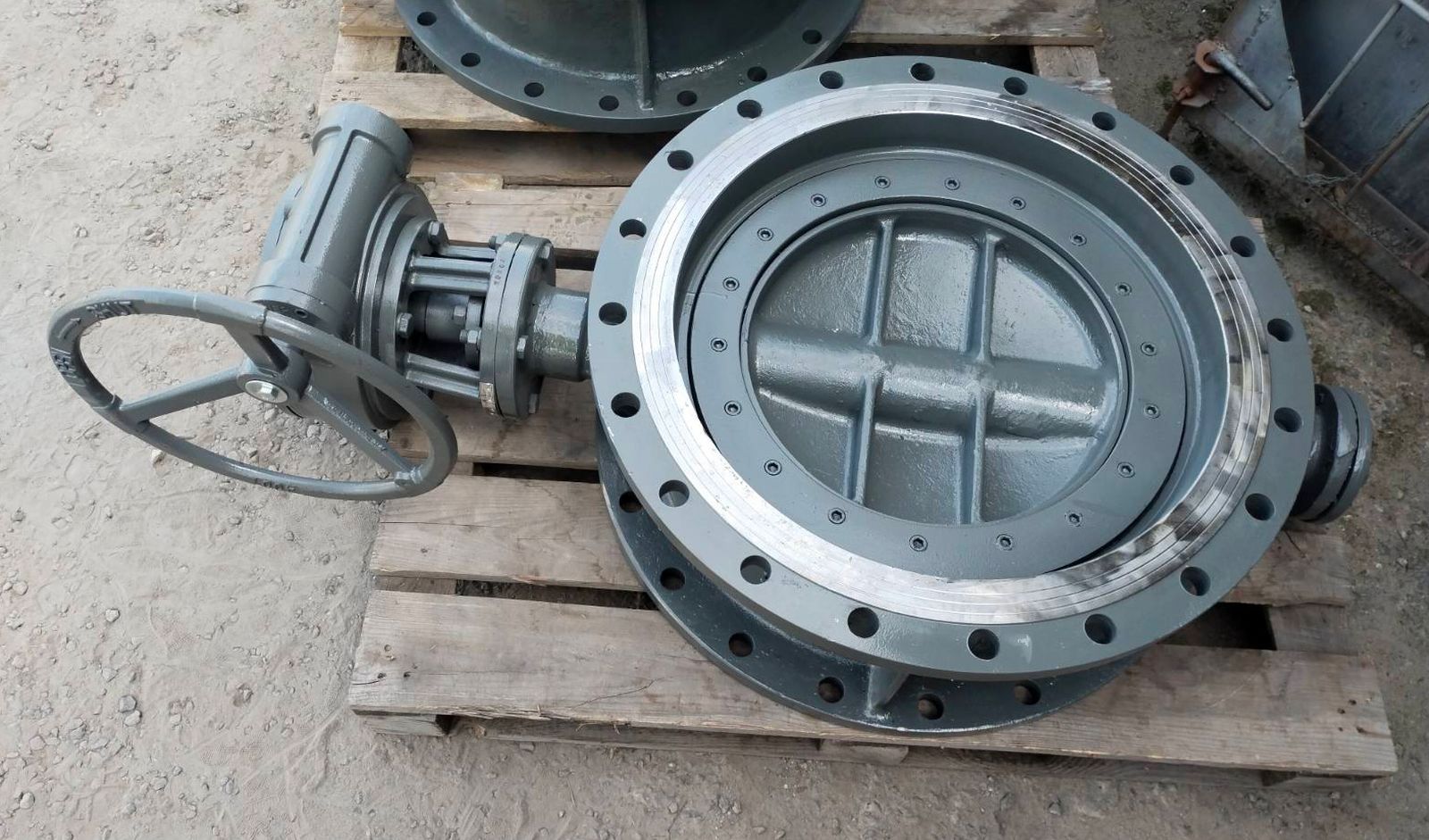

Затвор чугунный фланцевый с двойным эксцентриком под ручной редуктор или электропривод Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Электропривод |
|---|---|---|---|---|---|
| Ду 500 | 45000,00 | 2 | 0 | 186,0 | FZ30 |
| Ду 600 | 60000,00 | 2 | 0 | 290,0 | FZ30 |
| Ду 800 | 120000,00 | 1 | 0 | 530,0 | FZ60 |
| Ду 1000 | 280000,00 | 0 | 0 | 892,0 | FZ90 |
Фланцевые чугунные дисковые затворы с двойным эксцентриком на Ру 1 МПа (10 кгс/см2) представляют собой запорно-регулирующие устройства, используемые в трубопроводных системах для управления потоком жидкостей. Их конструкция включает диск, который вращается на четверть оборота (90 градусов) вокруг своей оси, чтобы открывать или закрывать поток. Двойной эксцентрик означает, что ось диска смещена относительно центра корпуса в двух направлениях. Это уменьшает контакт между уплотнением и седлом во время работы, снижая износ и обеспечивая более длительный срок службы.
Области применения
Затворы с двойным эксцентриком широко используются в различных промышленных и коммунальных системах:
- Водоснабжение:
- Используются для транспортировки воды.
- Очистные сооружения:
- Применяются на станциях водоочистки и насосных станциях для регулирования потоков воды.
- Промышленность:
- Используются в системах охлаждения на электростанциях.
- Резервуары и баки:
- Обеспечивают герметичное перекрытие потоков жидкости в резервуарах различного назначения.
Преимущества конструкции
- Долговечность:
- Минимальное трение между уплотнением и седлом увеличивает срок службы устройства.
- Низкие рабочие моменты:
- Конструкция позволяет снизить усилия, необходимые для открытия/закрытия затвора.
Затворы могут быть укомплектованы ручным редуктором или электроприводом.

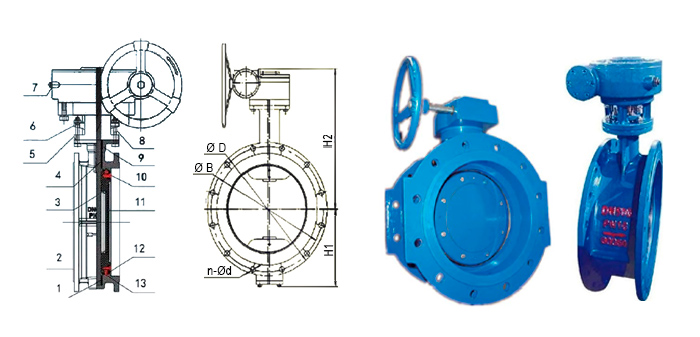

| DN | L | D1 | H1 | H2 | Z-Ød |
|---|---|---|---|---|---|
| 500 | 229 | 620 | 375 | 690 | 20-28 |
| 600 | 267 | 725 | 425 | 745 | 20-31 |
| 800 | 318 | 950 | 580 | 880 | 24-34 |
| 1000 | 410 | 1160 | 710 | 1165 | 28-37 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода |
| Максимальная температура рабочей среды, °С | 100 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 1.5 |
| Испытание на герметичность затвора, МПа | 1.1 |
| Наименование | Материал |
|---|---|
| Нижний подшипник вала | Нержавеющая сталь с покрытиепм PTFE |
| Kорпус | Ковкий чугун Вч50 |
| Вал | Нержавеющая сталь 20Х13 |
| Верхний подшипник вала | Нержавеющая сталь с покрытиепм PTFE |
| Сальниковая набивка | Ковкий чугун Вч50 |
| Бугель | Ковкий чугун Вч50 |
| Корпус редуктора | Ковкий чугун Вч50 |
| Болты-гайки | Нержавеющая сталь 08Х16Н10 |
| Кольцо вала | NBR или EPDM |
| Конический штифт | Нержавеющая сталь 08Х16Н10 |
| Диск | Ковкий чугун Вч50 |
| Крышка кольца седла диска | Ковкий чугун Вч50 |
| Кольцо седла диска | Ковкий чугун Вч50 |
| Маховик | Ковкий чугун Вч50 |
