Засувка сталева 30с15нж ручна фланцева Ру 40

Сталеві литі засувки 30с15нж з висувним шпинделем Ру 4,0 МПа (40 кгс/см²) застосовуються для повного перекриття потоку робочих середовищ, таких як вода, пар, нафта, олії, природний газ та інші неагресивні рідини або гази.

Маркування

• 30 – позначає тип виробу (засувка).
• с – вказує на матеріал виготовлення корпусу (сталь).
• 15 – код моделі згідно з номенклатурою.
• нж – означає, що ущільнення виконано з нержавіючої сталі.

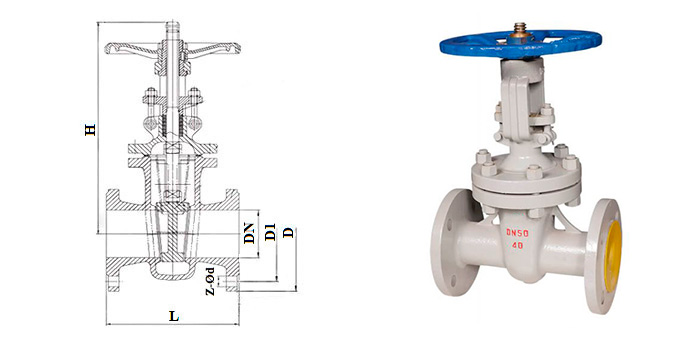

Конструктивні особливості та основні елементи

Корпус: Виготовляється методом лиття з вуглецевої сталі. Литий корпус гарантує достатню механічну міцність і стійкість до корозії при використанні з неагресивними робочими середовищами.

Запірний елемент: Запірний елемент являє собою двохдисковий клин, який при відкритті або закритті засувки переміщується вгору або вниз по шпинделю. Це дозволяє ефективно перекривати або відкривати потік робочого середовища.

Шпиндель: Шпиндель виконаний із корозійностійкої сталі та має висувну конструкцію, що збільшує будівельну висоту засувки у відкритому положенні на величину ходу затвора. Він керується вручну за допомогою маховика.

Приєднання до трубопроводу: Засувка встановлюється на трубопроводи за допомогою фланцевого з'єднання.

Основні області застосування засувок 30с15нж включають:

1. Промислові трубопроводи: Засувка використовується на трубопроводах діаметром від 50 до 300 мм з робочим тиском до 40 кгс/см². Це робить її придатною для транспортування рідин і газів у промислових системах.
2. Газопроводи та нафтопроводи: Завдяки своїй конструкції та матеріалам, засувка 30с15нж може ефективно використовуватися в газових і нафтових системах, де потрібне надійне перекриття потоку.
3. Системи водопостачання та водовідведення: Водні системи також можуть використовувати засувку 30с15нж для контролю потоків води або стічних вод.
